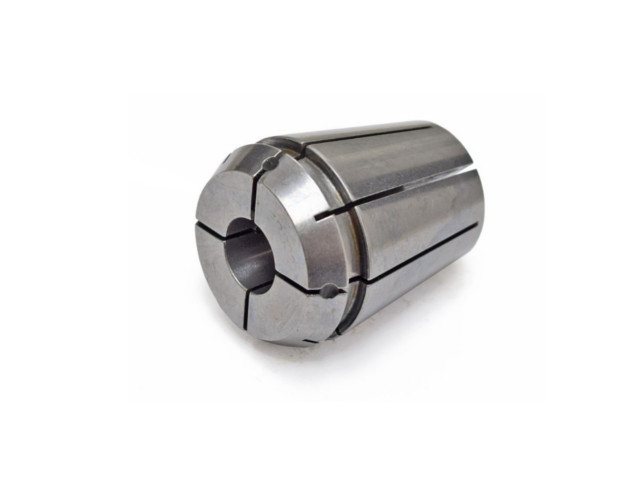

Zatěsněná kleština ER25 - 11 mm, utěsněná
MARK_ER25.D011U
Nový výrobek
DIN6499B;
Házivost 0,015 mm;
Tlak kapaliny: 40 bar;
Skladem u dodavatele (5 - 7 dní)
Parametry
| Tvar otvoru kleštiny | kulatý |
| Rozměr kleštiny | 11 mm |
| Typ kleštiny | ER25 |
| Utěsnění | Ano |
Popis
Vlastnosti a použití zatěsněné kleštiny ER25 - 11 mm, utěsněné:
- Kleština ER DIN 6499C používaná pro nástroje s vnitřním chlazením.
- Obvodová házivost 0,015 mm.
- Max. tlak chladící kapaliny: 40 bar.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| d | 11 | mm | |
| D | 25 | mm | |
| L | 34 | mm |
Montáž kleštin v upínacích maticích:
|
|
||
| montáž kleštiny do upínací matice | správně nasazená kleština | demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)
Maximální průměry upnutí odvozené od velikosti typu kleštiny ER:
