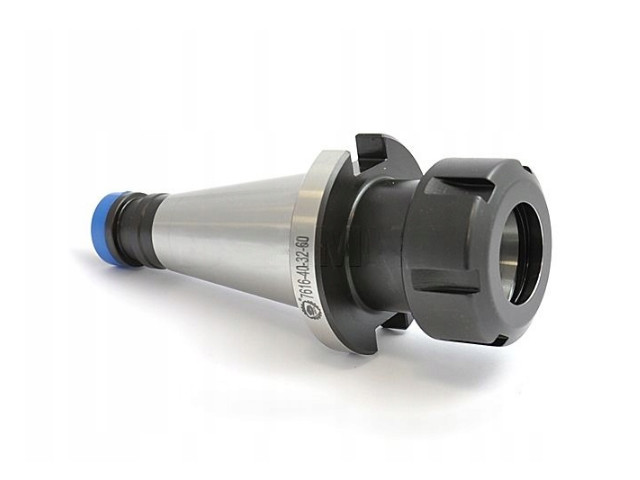

Kleštinový upínač ER16 - ISO40 - 50 mm (7616)

Kleštinový upínač ER16 - ISO30 - 50 mm (APX 7616)

79345

Nový výrobek

Vnější kužel: ISO 40 (DIN2080);
Kleština: ER16;
Délka: 50 mm;

Skladem

1 148,29 Kč s DPH
949,00 Kč bez DPH

Porovnat produkt

Shipping Rates

Sdílet:

Parametry

Vnější kužel ISO30 (DIN2080)
Montážní kleštinu standardní
Typ kleštiny ER16
Pracovní délka 0 - 50 mm
Sada Ne

Popis

Vlastnosti a použití kleštinového upínače ER16 - ISO40 - 50 mm:

  • Držák kleštin se závitem určen pro upínání nástrojů s válcovou stopkou.
  • Kuželový držák SK (ISO) dle DIN 2080 s vnitřním vtahujícím závitem M12.
  • Vnitřní závit na konci kužele slouží k ručnímu upnutí držáku do vřetena běžných obráběcích strojů.
  • Materiál: chromovo - manganová ocel.
  • Cementováno do hloubky 0,7 mm.
  • Kalené a přesně broušené.
  • Tvrdost povrchu 58±2 HRC.
  • Výrobní tolerance kužele AT3.
  • K dotažení matice ER16 je nutný plochý hákový klíč ER16 (není součástí).
  • K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
  • Kompatibilní kleštiny ER16.

Technické informace:

ParametrHodnotaJednotky

Držák kleštin 7616 ISO30 ER16
K (DIN2080) 40
Kleština ER16
A 50 mm
D 28 mm
Rozsah upínání 2 - 10 mm
Matice 9833-16
Kód

TECHNICKÉ INFORMACE: DIN2080

TECHNICKÉ INFORMACE: ER kleštiny DIN 6499B
