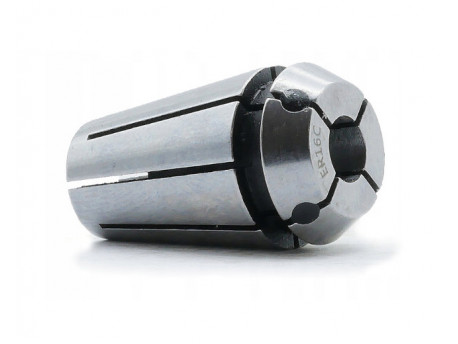

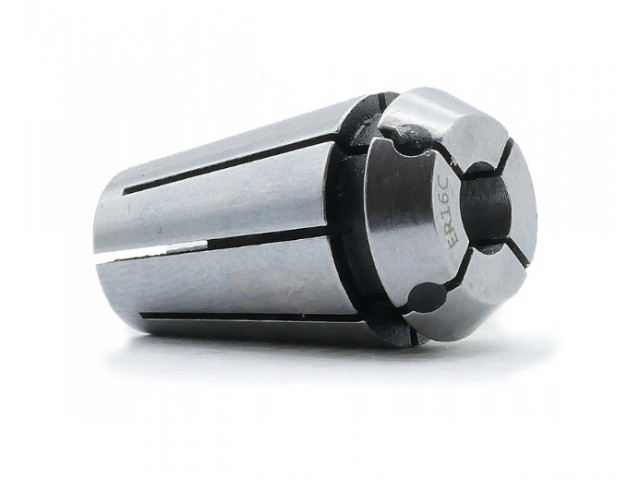

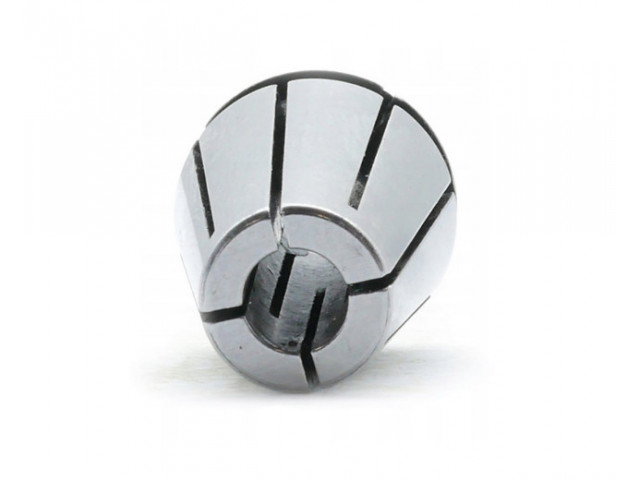

Zatěsněná kleština ER16 - 5 mm, utěsněná
DM_TUL_ER16_05_USZCZ
Nový výrobek
Upínací rozsah: 5 - 4,1 mm;
DIN6499B;
Skladem u dodavatele (5 - 7 dní)
Parametry
| Tvar otvoru kleštiny | kulatý |
| Rozměr kleštiny | 5 mm |
| Typ kleštiny | ER16 |
| Utěsnění | Ano |
Popis
Vlastnosti a použití utěsněné kleštiny ER16 - 5 mm:
- Kleština ER DIN 6499B pro upínání nářadí s válcovou stopkou
- Kompatibilní s maticemi ER.
- Rozsah upnutí: 5 - 4,1 mm.
- Centrální chlazení přes nástroj.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| d | 5 | mm | |
| D | 17 | mm | |
| L | 27,5 | mm |
Montáž kleštin v upínacích maticích:
|
|
||
| Montáž kleštiny do upínací matice | Správně nasazená kleština | Demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr.A)
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr.C)
Maximální průměry upnutí odvozené od velikosti- typu kleštiny ER:
