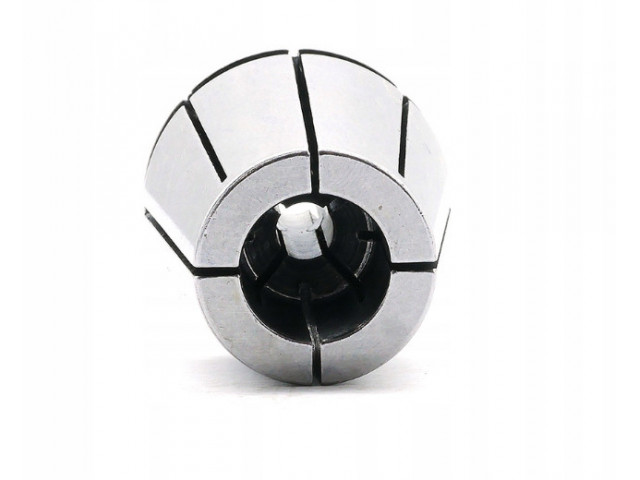

Zatěsněná kleština ER32 - 18 mm, utěsněná

Zatěsněná kleština ER32 - 18 mm, utěsněná

DM_TUL_ER32_18_USZCZ

Nový výrobek

Upínací rozsah: 18 - 17,1 mm;
DIN6499B;

skladem

515,46 Kč s DPH
426,00 Kč bez DPH

Porovnat produkt

Shipping Rates

Sdílet:

Parametry

Tvar otvoru kleštiny kulatý
Rozměr kleštiny 18 mm
Typ kleštiny ER32
Utěsnění Ano

Popis

Vlastnosti a použití utěsněné kleštiny ER32 - 18 mm:

  • Kleština ER DIN 6499B pro upínání nářadí s válcovou stopkou.
  • Kompatibilní s maticemi ER.
  • Rozsah upnutí: 18 - 17,1 mm.
  • Centrální chlazení přes nástroj.

Technické informace:

ParametrHodnotaJednotky

Zatěsněná kleština ER16 - 3 mm, utěsněná
d 18 mm
D 33 mm
L 40 mm



Montáž kleštin v upínacích maticích:

Montáž kleštiny do upínací matice Správně nasazená kleština Demontáž kleštiny



Pro správnou montáž ER kleštin musíte:
  • Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr.A)
  • Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny
  • Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
  • Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr.C)

Maximální průměry upnutí odvozené od velikosti- typu kleštiny ER:

Kleština ER DIN6499B
